Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Adı: | VTC700 | X / Y / Z hızlı besleme: | 48m / dakika |
|---|---|---|---|
| Maksimum kesme besleme: | 12m / dakika | Konumlandırma Doğruluğu: | 0.005mm |
| Net ağırlık: | 3000kgs | Max yük: | 16 alet Kelepçe kolu ATC |
| Vurgulamak: | cnc kılavuz çekme merkezi,delme ve kılavuz çekme merkezi |
||

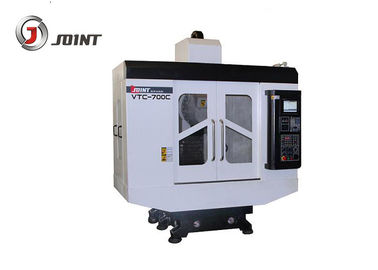

Yüksek hızlı, yüksek verimli cnc delme ve bantlama makinesi merkezi VTC500
Teknik özellik:
1. vtc700 sondaj merkezi tezgahı Japon ithalat kontrol sistemi benimser (Mitsubishi veya Fonarco)
2. üç eksenli bağlantıyı gerçekleştirmek için destekleyici servo sürücüsü ve motoru.
3. Özellikle delme ve işleme kullanılan otomatik alet değiştirme cihazı ile.
4. Frezeleme, delme, raybalama, kılavuz çekme ve diğer işlemler için kullanılabilir.
5. Sondaj merkezi, küçük ve orta büyüklükteki kutu parçalarının üst yüzeyindeki delikleri veya tek parça veya seri üretimde levha parçalarının düzlemindeki delikleri işlemek için kullanılır.
6. NC delme makinesinin tam işlevine ek olarak, ayrıca işlevi vardır
Ürün Özellikleri:
1. Üç eksenli doğrusal gudie yolları, 3 eksenli standart hızlı besleme 48m / dak.
2. Yüksek sertlik makine gövdesi yapısı. Aynı zamanda düşük yoğunluklu frezeleme ve alüminyum parçaları kesme özelliğine sahip delme özelliği.
3. Kavrama, mil yatağı, mil bilyalı vida, doğrusal kılavuz yolu, takım magazini, açılma silindiri ve diğer kilit parçalar , ürünlerin yüksek kalitesini ve yüksek hassasiyetini sağlamak için dünyaca ünlü markalardan ithal edilmektedir .
4. Bu makine küçük boyutlu çoklu delik hassas parçalarını işliyor ve yüksek hızda çalışma, hızlı ve yüksek hassasiyetli küçük delik işleme ve hızlı takım değiştirme konusunda avantajlara sahip.
Standart aksesuarlar:
1. Mil harici enkoder konumlandırma sistemi
2. Üç eksenli dahili kodlayıcı geri bildirim sistemi
3. El işletim ünitesi
4. RS232 Arayüzü
5. İki renkli uyarı lambaları
6. Kapalı kapak
Elektrik kutusu ısı değişimi
Şartname
| model | birim | VTC700 | ||
| Çalışma masası | Masa boyutu | aa | 800 * 400 | |
| Tablodan Max.Leded | kilogram | 250 | ||
| T yuvası (miktar-boyut aralığı) | adet mm mm'lik | 3-18-125 | ||
| Mil ve masa arasındaki mesafe | aa | 155-455 | ||
| 3 eksenli hareket | X ekseni | aa | 700 | |
| Y ekseni | aa | 400 | ||
| Z ekseni | aa | 300 | ||
| Konumlandırma doğruluğu | X ekseni | aa | 0.006 | |
| Y ekseni | aa | 0.006 | ||
| Z ekseni | aa | 0.006 | ||
| Tekrarlanan konumlandırma hassasiyeti | X ekseni | aa | 0.005 | |
| Y ekseni | aa | 0.005 | ||
| Z ekseni | aa | 0.005 | ||
| iğ | Mil dönüş hızı | rpm | 12000 | |
| Mil konik | BT30 | |||
| araç | Takım kolu modeli | BT30 | ||
| Kör perçin modeli | BT30 45 ° | |||
| Hızlı besleme | X ekseni | mm / dak | 48000 | |
| Y ekseni | mm / dak | 48000 | ||
| Z ekseni | mm / dak | 48000 | ||
| Kesme besleme | X, Y, Z ekseni | mm / dak | 8000 | |
| Alet dergisi | ATC | Boyut | araçlar | 16T |
| Çok değişken zaman (TT) | sek | 2.5 | ||
| Aracın boyutu | Yakın / Aralık mm | 80/150 | ||
| Aletin ağırlığı | Kilogram | 3 | ||
| Motor | Maks. Mil motoru | Motor Kw | 3.7 | |
| X, Y, Z ekseni | Güç Kw / Anma torku Nm | 1.5 / 42 | ||
| Toplam elektrik kapasitesi | KVA | 10 | ||
| Makinenin ağırlığı | Kilogram | 3000 | ||
| boyut | aa | * 2315 * 2375 2000 | ||
İsteğe bağlı Aksesuarlar:
1. Yağ su ayırıcı
2. Mil yağ soğutucusu
3. döner tabla
4. hava tabancası
