Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
modeli: | VMC-V855 | İşleme Malzemesi: | Alüminyum ve Çelik |
---|---|---|---|
Üç eksen seyahat: | 800/550/550 | Çalışma masası: | 1000*550 |
Mil dönüş hızı: | Bant tipi 10000rpm/Direkt tip 12000rpm | Mil motor hızı: | 7.5kw |
Tablonun maksimum yükleme ağırlığı: | 500kg | Konumlandırma doğruluğu: | 0,006 mm/m |

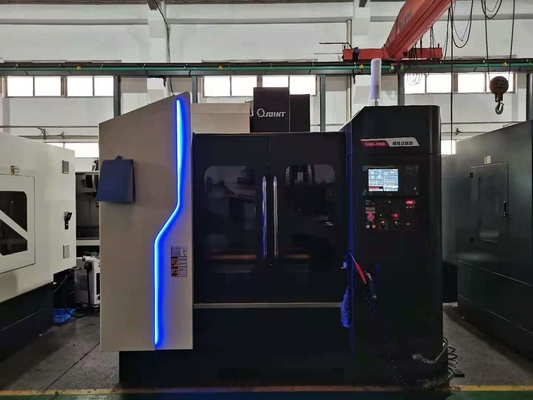

Neden VMC-V855'i tasarlıyoruz:
Her şeyden önce,850 iki eksenli lineer kızakmodel, kalın gövde ve nispeten küçük vida aralığı ve nispeten yavaş işleme hızı ile geleneksel modeldir,genellikle 24m/dak.850 serisi, yüksek sertlik özelliklerine sahip alüminyum iş parçasını, çelik iş parçasını ve kalıbı işlemek için kullanılırancak düşük verimlilik.
İkinci,v85 üç eksenli lineer kılavuz yoluModel, hafif ve kullanışlı gövdesi ve yüksek üç eksenli hareket hızı nedeniyle son yıllarda alüminyum iş parçalarını işlemek için popüler bir seridir.genellikle 48m/dak.Ama işlendiğindeçelik iş parçasısertliği yeterli değil ve hızının yavaşlaması gerekiyor.
Yine de,artık birçok müşteri alüminyum ve çeliği alıyorve genellikletoplu siparişler.otomasyon modülü işleme endüstrisi gibi
Bu müşteriler için bu iki modelden birini satın almak onlar için yeterli değildir.850L, alüminyum parçalar için yüksek verimlilik sağlamaz ve v85, çelik parçalar için yeterince sağlam değildir.Ve ikisini birden almak için yüksek maliyet performansı değil.Bu yüzden yeni bir model başlatıyoruzMüşterileri karşılayabilecek v855'verimlilik ve sağlamlık gereksinimleri.Ve o'maliyet hasn't çok arttı.
Bu nedenle, yalnızca alüminyum değil, aynı zamanda çelik malzemelere sahip parçalarınız varsa, yüksek hız ve yüksek rijitlik özelliklerine sahip VMC-V855 ürünümüzü düşünebilirsiniz.Bir makine, genellikle iki makineye ihtiyaç duyan şeyleri yapabilir.Paranızı ve zamanınızı gerçekten koruyun.
Güncellenen noktalar:
1. Yapısını kuvvet analizine göre iyileştirin: Mil kutusu ve kolon lineer kızak montaj yüzeyini genişletin, Z ekseni 6 kızağa, özel büyük açıklıklı yapıya sahip taban ve kolona yükseltildi, makine sağlamlığını tamamen artırdı.
2. Petrol boru hattı tasarım optimizasyonu, solenoid valf, yağ pompası ve diğerleri merkezi görsel tasarım.Müşteriler hepsini şeffaf pencereden tek seferde görebilirler.Yanlış bir şey olup olmadığını tek seferde hızlı bir şekilde kontrol edin.
3. Yüksek akışlı talaş yıkama sistemi, su deposunun çoklu filtre yapısı ile donatılmış, yüksek hızlı talaş kaldırma gereksinimlerini karşılar.Pompa tıkanmasından kaynaklanan azaltılmış arıza.
4. Yüksek besleme hızı, yüksek işleme dönüş hızı özellikleri ile.
Şartname:
modeli | V855 | |||
Yolculuk | X ekseni hareketi | mm | 800 | |
Y ekseni hareketi | mm | 540 | ||
Z ekseni hareketi | mm | 540 | ||
Mil ve tabla arasındaki mesafe | mm | 140-690 | ||
Mil ve sütun arasındaki mesafe | mm | 590 | ||
Masa | Boyut | mm | 1000*500 | |
Yük | kilogram | 500 | ||
T yuvası boyutu | mm | 3-18-130 | ||
Mil | konik | BT40 | ||
taksit çapı | mm | Φ150 | ||
Dönme hızı | dev/dak | Bant 50-10000/Direkt 12000/15000 | ||
Üç eksen | X,Y ekseni motor çıkış torku | NM | 13.7/11 | |
Z ekseni motor çıkış torku | NM | 22,5/20 | ||
X,Y ekseni motor hızı | kw | 2.0/1.8 | ||
Z ekseni motor hızı | kw | 3/3 | ||
Kesme beslemesi | m/dak | 15 | ||
hızlı besleme | m/dak | 48/48/48 | ||
Kol tipi Takım magazini | Alet kapasitesi | T | 24 | |
Aletin maksimum çapı/uzunluğu/ağırlığı | mm/mm/kg | 80/200/8 | ||
Aletin maksimum çapı (alet yok) | mm | 150 | ||
Takım değiştirme süresi (TT) | s | 2.8 | ||
Kesinlik | Konumlandırma hassasiyeti (X/Y/Z) | mm | 0,006/0,006/0,006 | |
Tekrar konumlandırma hassasiyeti (X/Y/Z) | mm | 0,005/0,005/0,005 | ||
Başka | Boyut | mm | 2450*2535*2660 | |
Güç kapasitesi | KVA | 15 | ||
Ağırlık | kilogram | 5200 |
Standart aksesuarlar: 1. Mitsubishi/ Fanuc kontrol sistemi |
İsteğe bağlı Aksesuarlar: 1. Vidalı tip konveyör |
Uygulama Endüstrisi:
Genel bakış:
paket:
1. Ahşap paletimiz (tahta sandık) fümigasyon yapar ve fümigasyon sertifikası alabilir.
2. Paketimiz, makine için parçalar, aksesuarlar için çok dikkatli olacaktır.
Makineden çıkarılması gereken her parça, aksesuar, bunları paketlemek için inci pamuk ve şeffaf film kullanacağız.
Ve bunları not edin.
