| Uygulama: | metal parçaların işlenmesi | Tablo boyutu: | 800 * 500mm |
|---|---|---|---|
| Seyahat: | 600 x 500 * 500 mm | Mil ve masa arasındaki mesafe: | 110-610mm |
| Mil ve sütun arasındaki mesafe: | 560mm | Mil dönüş hızı: | 8000/10000/12000 / 15000rpm |
| mili konik: | BT40 | İş mili motor: | 7.5kW |
| Vurgulamak: | bilgisayarlı freze makinesi,cnc kalıp makinesi |
||

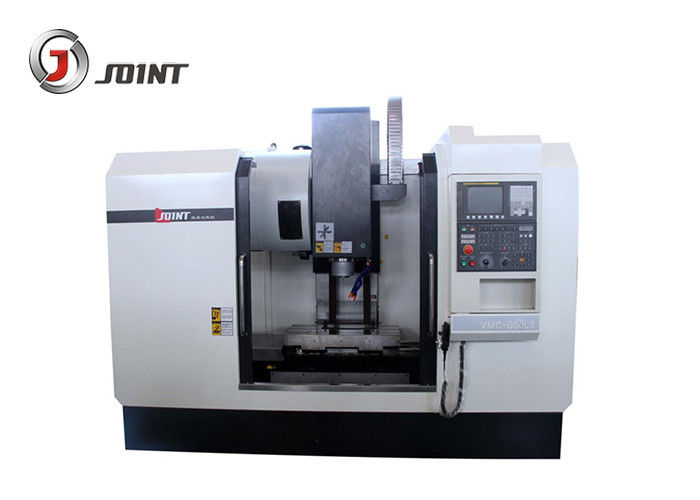

BT40 7.5kw Dikey CNC İşleme Merkezi Yüksek Verimli Parça İşleme
Hızlı detay:
1. Yüksek verimlilik, yüksek sertlik işleme, üç eksenli doğrusal yol modeli
2. L3 serisi: X / Y / Z Ekseni doğrusal kızak, gelişmiş çalışma hızı ve işleme verimliliği
3. 657L3 ve 857L3 modeli, Z ekseni hareketini 700 mm'ye çıkarır ve karmaşık parçaların işlenmesi için 4 eksenli döner tabla kurabilir
4. 1270L3 (BT40 iş mili), büyük boy parça işleme için uygun, isteğe bağlı iş mili dönüş hızı (10000/12000 rpm)
5. L serisi: X / Y ekseni doğrusal bir şekilde, Z Ekseni kutu yolu
6. hızlı işlem altında yerine getirilen güçlü kesme gereksinimlerini sağlamak için yüksek sertlik makine gövdesi

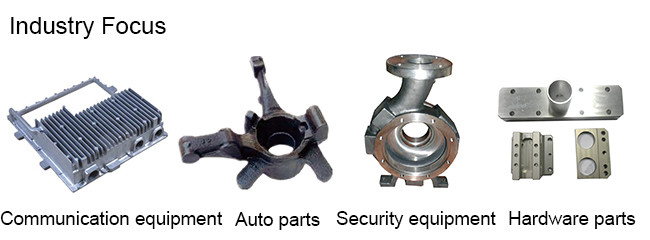

Ürün uygulaması:
1. Delme, freze, delme, raybalama, genişletme ve diğer sert kılavuz çekme işlemlerini tamamlayabilir.
2. Bu yüzden birçok çeşit, orta ve küçük parti üretimi için uygundur.
3. Karmaşık, yüksek hassasiyetli parçaların işlenmesini bitirebilir.
4. Özel parçaların gereksinimlerini karşılamak için dört döner eksenle eşleştirilebilir.
Dikey makine merkezi VMC650L özellikleri
| model | birim | VMC-650L | ||
| Seyahat | X ekseni | aa | 600 | |
| Y ekseni | aa | 500 | ||
| Z ekseni | aa | 500 | ||
| Mil ve masa arasındaki mesafe | aa | 110-610 | ||
| Çalışma masası | Masa boyutu | aa | 800 * 500 | |
| Maks. Masa yükü | Kilogram | 350 | ||
| T yuvası | Adet mm mm'lik | 3-18-144 | ||
| Konumlandırma doğruluğu | X / Y / Z ekseni | aa | 0.008 / 0.008 / 0.008 | |
| Tekrarlanan konumlandırma hassasiyeti | X / Y / Z ekseni | aa | 0.005 / 0.005 / 0.007 | |
| iğ | Mil dönüş hızı | devir | 8000 | |
| Mil konik | BT40 | |||
| Çap | aa | Φ130 | ||
| Perçin modeli | BT40 45 ° | |||
| Hızlı besleme | X / Y / Z ekseni | m / dak | 30/30/18 | |
| Kesme besleme | X / Y / Z ekseni | m / dak | 10 | |
| Alet dergisi | Şemsiye tipi | Boyut | Araçlar | 16 |
| Çok değişken zaman (TT) | saniye | 6 | ||
| Maks. takımın çapı / uzunluğu / ağırlığı | aa | 100/200/8 | ||
| Maks. Takım çapı (bitişik takım yok) | aa | 180 | ||
| Kol tipi | Boyut | Araçlar | 24 | |
| Takım değiştirme zamanı (TT) | sek | 3.5s | ||
| Maks. takımın çapı / / uzunluğu / ağırlığı | aa | 80/200/8 | ||
| Maks. Takım çapı (bitişik takım yok) | aa | 150 | ||
| Toplam elektrik kapasitesi | KVA | 15 | ||
| Makinenin ağırlığı | Kilogram | 5300 | ||
| boyut | aa | * 2380 * 2600 2750 | ||
Standart aksesuarlar:
Fanuc / Mitsubishi Denetleyici sistemi
Tam kapalı kapak
Mil kodlayıcı konum sistemi
Üç eksenli iç kodlayıcı geri besleme sistemi
Otomatik yağlama sistemi
Pnömatik sistem
RS 232 Arayüzü
Operasyon ünitesi
Çalışma ışığı
Alet ve alet kutusu
İsteğe bağlı Aksesuarlar:
Siemens kontrolör veya diğer kontrol sistemi
Mil yağ soğutucusu
Şemsiye tipi aracı dergisi
Kol tipi takım magazini
Vidalı tip otomatik konveyör
Zincir tipi takım magazini
4 Eksen döner tabla
Halka püskürtme mili
