Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Tablo boyutu: | 3000 * 2300mm | Seyahat: | 3000 * 2700 * 1000mm |
|---|---|---|---|
| Portal genişliği: | 3000mm | Mil ve konik arasındaki fark: | 260-1260mm |
| Motorlu: | -156 | Konumlandırma Doğruluğu: | 0,01 mm |
| Vurgulamak: | çift sütun cnc freze makineleri,portal tipi freze makinesi |
||

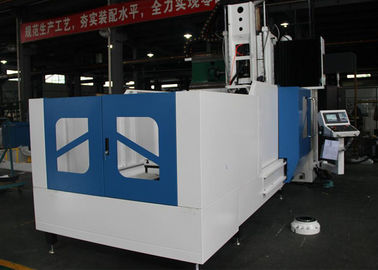

Dişli kafa 1000mm Portal tipi CNC işleme merkezi ile Tayvan yüksek kaliteli freze kafası BTMC1302
Ürün özelliği
1. Portal tipi çerçeve yapısı.
2. modüler tasarım benimser, optimize birçok farklı tipte
3. Z ekseni lamine kızaklı sistemdir.
4. Farklı müşteri işlem ihtiyaçlarını ve hızlı teslimat gereksinimlerini karşılayın
5. Suites yüksek kalite ve yüksek hassasiyetli parça işleme
6. Yüksek kaliteli reçine kum döküm.
Geniş uygulama alanı
1. Kutu mili baş yapısı, kas ve kemiklerin içsel olarak güçlendirilmesi
2. Alman ünlü marka ZF dişli redüktör kutusu ile donatılmış olabilir.
3. Japon nsk p4 süper hassas konik bilyalı rulman ve uzun açıklıklı destek
4. Doğrudan bağlantı tipi freze kafası ile donatılmış olabilir
5. Tayvan 90 derece melek freze kafası ile donatılmış olabilir
6. Yüksek dönme hızı kesme elde edebilirsiniz Yüksek hızlı mil.
Cnc Portal tipi makine merkezi özellikleri
| model | BTMC2503 |
| Masa boyutu | 3000 * 2300mm |
| X aixs seyahat | 3000mm |
| Y ekseni hareketi | 2700mm |
| Z ekseni seyahat | 1000mm |
| Portal genişliği | 2700mm |
| Mil ve masa arasındaki mesafe | 260-1260mm |
| Mil dönüş hızı | 6000rpm |
| Mil konik | BT50 |
| Mil Motoru | 30kW |
| Çalışma masası Tslot | 7-22 * 125 |
| X ekseni hızlı besleme | 12 |
| Y ekseni hızlı besleme | 12 |
| Z ekseni hızlı besleme | 12 |
| Kesme besleme | 8 |
| Konumlandırma doğruluğu | 0,01 mm / dak |
| Set hareketli ünite | 0.001 mm |
| Net ağırlık | 45000kgs |
| Masa maksimum yük | 10000kgs |
| boyut | 9200 * 5000 * 4800mm |
Standart konfigürasyon
1. FANUC Sistemi
2. Elektrik kontrol kabininde ısı eşanjörü
3. Su deposu soğutma cihazı
4. Manuel darbe üreteci
5. Otomatik yağlama cihazı
6. Workong lambası
7. Dış koruyucu kapak
8. Üç renkli uyarı lambası
9. Mil üfleme cihazı
10. RS-232 standart çıkış arayüzü
11. El hava tabancası
12. LCD
13. Su tabancası
14. Alet ve alet kutusu
15. Elektrik kontrol kabini
16. Kullanım kılavuzu
17. Trafo
İsteğe bağlı yapılandırma
1. Mitsubishi sistemi
2. ATC (Manipülatör)
3. Mil yağ soğutma cihazı
4. Mil merkezi cihazı ile su
5. Disk tipi yağ-su ayırıcı
6. CNC dönme tezgahı (4. eksen)
7. elektrik kontrol kabinde klima
8. tamamen kapalı optik tartı tespit sistemi
9. Otomatik takım uzunluğu ölçme sistemi
10. Manuel / Yarı * otomatik dik açılı kafa
12. ZF dişli kutusu
İlgili kişi: sales
