Adı: | Dikey Makine Merkezi VMC1370 | Tablo boyutu: | 1400 * 710mm |
---|---|---|---|
X / Y / Z ekseni hareketi: | 1300/700 / 650mm | İş mili motor: | 15kw |
mili konik: | BT50 45 ° | Mil ve masa arasındaki mesafe: | 150-800 mm |
Net ağırlık: | 10300kg | Max yük: | 1000kg |
Vurgulamak: | Cnc vmc makinesi,cnc freze makinesi |

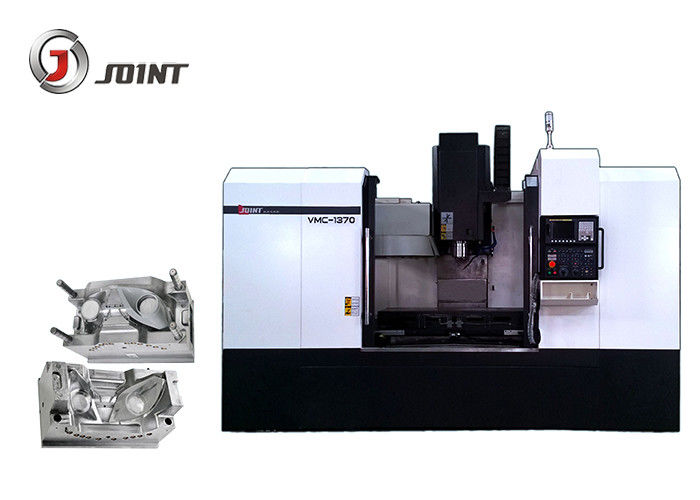

15KW BT50 Tayvan Mili Dikey Makine Merkezi VMC1370 1300mm X Ekseni Seyahat
Hızlı detaylar:
1.VMC1370, kalıp ve parça yapma endüstrilerinde freze, kılavuz çekme ve delme gibi işleme işlemlerinde yaygın olarak uygulanan yeni bir yüksek hızlı işleme merkezi türüdür.
2. Yüksek hız miline uygulanır, maksimum hız 8000 RPM'ye ulaşır ve çalışma tezgahlarının hızlı hareket hızı (Axes-X / Y) 15000 mm / dk'ya ulaşır, kitlesel kalıp üretimi için uygundur.
3. Kompakt ve makul yapı tasarımı görünüm göz topları olağanüstü çekici hale getirir.
4. Sektördeki en güvenilir CNC kontrol ünitesi, FANUC 0i-MF tarafından desteklenmektedir.
Ürün Özellikleri:
1. HIWIN şanzıman ünitesi, hassas ve yüksek hızlı doğrusal kılavuz ve C-3 dereceli öğütme vidası uyguladı.
2. Yüksek hızlı, hassas mekanik mil ve servo mil motoru, güvenilir işleme kuvveti ve tork çıkışı sağlar.
3. İntegral baz demir döküm ve kompakt sıkı anti-toz kalkanı Benzersiz tasarımı.
4. Merkezi otomatik yağlama sistemi ve donatılmış soğutma ve aydınlatma sistemi.
5. Diğer markalar CNC kontrolörleri, sabit raylı veya lineer raylı ve dördüncü eksen özel finansal ve teknik gereksinimlerinizi karşılamak için isteğe bağlıdır.
6. Makine üniteleri ve kilit parçalar sert reçine demir dökümdür, yaşlanma işleminden geçirilmiştir, yapının dayanıklı ve sağlam olmasını sağlamak için iç gerilimi ortadan kaldırmıştır.
Dikey makine merkezi VMC1370 Özellikleri
model | birim | VMC1370 | ||
Seyahat | X ekseni | aa | 1300 | |
Y ekseni | aa | 700 | ||
Z ekseni | aa | 650 | ||
Mil ve masa arasındaki mesafe | aa | 150-800 | ||
Çalışma masası | Masa boyutu | aa | 1400 * 710 | |
Maks. Masa yükü | Kilogram | 1000 | ||
T yuvası | Adet mm mm'lik | 5-18-152.5 | ||
Konumlandırma doğruluğu | X / Y / Z ekseni | aa | 0.01 / 0.008 / 0.008 | |
Tekrarlanan konumlandırma hassasiyeti | X / Y / Z ekseni | aa | 0.008 / 0.007 / 0.007 | |
iğ | Mil dönüş hızı | devir | 8000 | |
Mil konik | BT50 | |||
Çap | aa | Φ155 | ||
Perçin modeli | BT40 45 ° | |||
Hızlı besleme | X / Y / Z ekseni | m / dak | 15/15/12 | |
Kesme besleme | X / Y / Z ekseni | m / dak | 8 | |
Alet dergisi | Şemsiye tipi | Boyut | Araçlar | 20 |
Çok değişken zaman (TT) | saniye | 6 | ||
Maks. takımın çapı / uzunluğu / ağırlığı | aa | 135/250/15 | ||
Maks. Takım çapı (bitişik takım yok) | aa | 185 | ||
Kol tipi | Boyut | Araçlar | 24 | |
Takım değiştirme zamanı (TT) | sek | 3.5s | ||
Maks. takımın çapı / / uzunluğu / ağırlığı | aa | 110/250/15 | ||
Maks. Takım çapı (bitişik takım yok) | aa | 200 | ||
Toplam elektrik kapasitesi | KVA | 35 | ||
Makinenin ağırlığı | Kilogram | 10300 | ||
boyut | aa | * 3300 * 3100 3560 |
Standart aksesuarlar:
Fanuc Kontrol sistemi
8000Rpm iş mili
Tam kapalı kapak
Mil kodlayıcı konum sistemi
Üç eksenli iç kodlayıcı geri besleme sistemi
Otomatik yağlama sistemi
Pnömatik sistem
RS 232 Arayüzü
Operasyon ünitesi
RS232 Arayüzü + çalışma ışığı
Alet ve alet kutusu
İsteğe bağlı Aksesuarlar:
Siemens kontrolör veya diğer kontrol sistemi
Mil yağ soğutucusu
Isı eşanjörü
Şemsiye tipi aracı dergisi
Kol tipi takım magazini
Vidalı tip otomatik konveyör
Zincir tipi takım magazini
4 Eksen döner tabla
Halka püskürtme mili
