| Adı: | Dikey CNC İşleme aletleri V85 | Tablo boyutu: | 900 * 450mm |
|---|---|---|---|
| X / Y / Z ekseni hareketi: | 800/500 / 500mm | Vidalı boyutu: | 3616 |
| Kılavuz yolu boyutu: | 35 | ATC Tipi: | 24 alet kol tipi alet magazini |
| Takım değiştirme zamanı: | 2,5 saniye | Hızlı besleme: | 48m / dakika |
| Vurgulamak: | Cnc vmc makinesi,cnc freze makinesi |
||

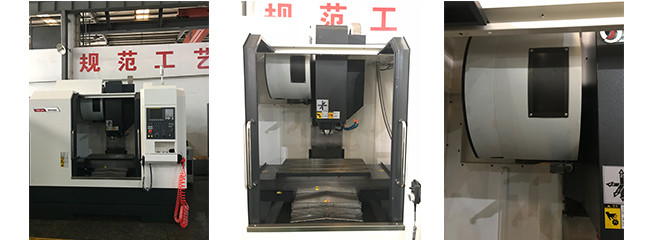

İthal 3616 Vidalı 35 Doğrusal Kılavuz Yolu Dikey CNC İşleme Araçları V85
Ürün Özellikleri:
1. Kontrol ekseni: Üç koordinat ekseninin X, Y, Z ve bir işmil
2. Eksen sayısı: X, Y, Z üç eksenli bağlantı
3. Çalışma paneli: Tam fonksiyonlu CNC klavye
4. 10000 rpm kayış tahrik Tayvan marka mili, isteğe bağlı olarak 12000 / 15000rpm
5. İthal vidalı mil, doğrusal kılavuz yolu, rulman, kuplaj vb.
CNC sistemi:
1. Telafi: boşluk telafisi, kadran hata telafisi, takım boyu telafisi ve takım yarıçap telafisi, sıcaklık daha esnektir (isteğe bağlı).
2. Besleme işlevi: ilerleme hızı kırpma, dönüş başına dakika başına dakikada ilerleme hızı, besleme hızı, programlanabilir hızlanma sınırı.
3. Ana fonksiyon: iş mili hızı, iş mili geçersiz kılma işlevi kesme, iş mili oryantasyonu yarı durma, hız sınırı.
4. Sabit çevrimde delme, freze ve delme işlemi
Metrik / inç boyutunda programlama
Mutlak veya artımlı programlama
Makro programı
Uçak seçimi
İş parçası koordinat sistemi Kılavuzlama
Dikey makine merkezi V85 Özellikleri
| model | birim | V85 | ||
| Seyahat | X ekseni | aa | 800 | |
| Y ekseni | aa | 500 | ||
| Z ekseni | aa | 500 | ||
| Mil ve masa arasındaki mesafe | aa | 170-670 | ||
| Çalışma masası | Masa boyutu | aa | 900 * 450 | |
| Maks. Masa yükü | Kilogram | 500 | ||
| T yuvası | Adet mm mm'lik | 3-18-130 | ||
| Konumlandırma doğruluğu | X / Y / Z ekseni | aa | 0.006 / 0.006 / 0.006 | |
| Tekrarlanan konumlandırma hassasiyeti | X / Y / Z ekseni | aa | 0.005 / 0.005 / 0.005 | |
| iğ | Mil dönüş hızı | devir | 10000 | |
| Mil konik | BT40 | |||
| Çap | aa | Φ140 | ||
| Perçin modeli | BT40 45 ° | |||
| Hızlı besleme | X / Y / Z ekseni | m / dak | 48/48/48 | |
| Kesme besleme | X / Y / Z ekseni | m / dak | 15 | |
| Alet dergisi | Kol tipi | Boyut | Araçlar | 24 |
| Takım değiştirme zamanı (TT) | sek | 2.5s | ||
| Maks. takımın çapı / / uzunluğu / ağırlığı | aa | 80/250/8 | ||
| Maks. Takım çapı (bitişik takım yok) | aa | 150 | ||
| Toplam elektrik kapasitesi | KVA | 15 | ||
| Makinenin ağırlığı | Kilogram | 3800 | ||
| boyut | aa | * 2100 * 2650 2350 | ||
Standart aksesuarlar
Fanuc Kontrol sistemi
10000Rpm mili
24 aletli kol tipi takım magazini
Mil yağ soğutucusu
Isı eşanjörü
Tam kapalı kapak
Mil kodlayıcı konum sistemi
Üç eksenli iç kodlayıcı geri besleme sistemi
Otomatik yağlama sistemi
Pnömatik sistem
RS 232 Arayüzü
Operasyon ünitesi
RS232 Arayüzü + çalışma ışığı
Alet ve alet kutusu
