Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| x ekseni seyahat: | 1200mm | y ekseni seyahat: | 700mm |
|---|---|---|---|
| z ekseni seyahat: | 650mm | X / Y / Z ekseni hızlı besleme: | 20/20/15 m / dak |
| Kesme besleme: | 10 m / dak | Dönüş hızı: | 8000 d/d |
| Tablo boyutu: | 1360 * 700mm | mili konik: | BT50 |
| Vurgulamak: | Cnc freze makinesi,dikey freze merkezi |
||

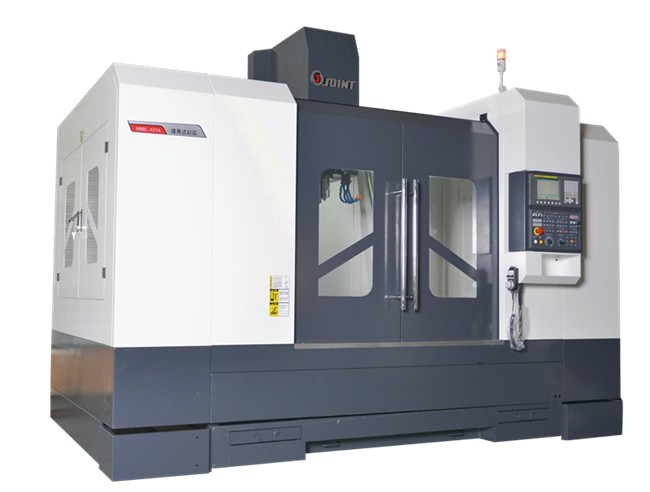

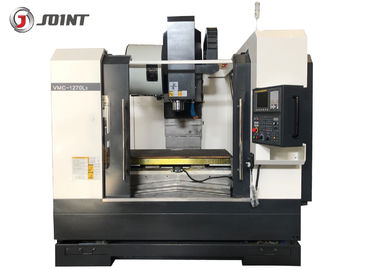

Üç eksenli bilyalı doğrusal yollu CNC Makine Merkezi VMC1270L3
L3 serisi makine, garantiyi sağlayan hızlı ve sert işleme dayalı olarak tasarlanmıştır
parçaların seri üretimi, işlem doğruluğu ve maksimum işlem verimliliği için,
Yüksek verimli talaş kaldırma, hızlı besleme ve yüksek hızlı milin modüler kombinasyonu
farklı müşterilerin kişisel tercihlerini karşılamak için işlevler . Makinenin anahtar parçaları benimsemek
İthal dünyanın en iyi markaları yüksek kaliteli parçalar.
1. L3 serisi VMC Z ekseni doğrusal yolu, etkin bir şekilde işleme verimliliğini artırmak
2. VMC-1270L3 Z ekseni hareketini 700 mm'ye çıkarır ve 4 eksenli döner tabla kurabilir
karmaşık parça işleme.
3. VMC127L3 (BT40 İş Mili). İsteğe bağlı mil ile büyük boy parça işleme için uygun
dönme hızı (10000/12000 rpm)
| model | birim | VMC1270L3 | ||
| Seyahat | X ekseni | aa | 1200 | |
| Y ekseni | aa | 700 | ||
| Z ekseni | aa | 650 | ||
| Mil ve masa arasındaki mesafe | aa | 155-860 | ||
| Çalışma masası | Masa boyutu | aa | 1360 * 700 | |
| Maks. Masa yükü | Kilogram | 1000 | ||
| T yuvası | Adet mm mm'lik | 5-18-122 | ||
| Konumlandırma doğruluğu | X / Y / Z ekseni | aa | 0.008 / 0.008 / 0.008 | |
| Tekrarlanan konumlandırma hassasiyeti | X / Y / Z ekseni | aa | 0.006 / 0.006 / 0.006 | |
| iğ | Mil dönüş hızı | devir | 8000 | |
| Mil konik | BT40 | |||
| Çap | aa | Φ150 | ||
| Hızlı besleme | X / Y / Z ekseni | m / dak | 20/20/15 | |
| Kesme besleme | X / Y / Z ekseni | m / dak | 10 | |
| Alet dergisi | Şemsiye tipi | Boyut | Araçlar | 20 |
| Çok değişken zaman (TT) | saniye | 8'ler | ||
| Alet ağırlığı | Kilogram | 15 | ||
Maksimum takım çapı (bitişik takım yok) | aa | 150/180 | ||
| Kol tipi | Boyut | Araçlar | 24 | |
| Takım değiştirme zamanı (TT) | sek | 4.5S | ||
| Maks. takımın çapı / / uzunluğu / ağırlığı | aa | 110/200 | ||
Maks. takım ağırlığı | Kilogram | 15 | ||
| Toplam elektrik kapasitesi | KVA | 25 | ||
| Makinenin ağırlığı | Kilogram | 9000 | ||
| boyut | aa | * 3300 * 3250 3560 | ||
1. Fanuc MF (5) Kontrol sistemi 2. 8000Rpm mili
3. Tam kapalı kapak 4. Mil kodlayıcı konum sistemi
5. Üç eksenli iç kodlayıcı geri bildirim sistemi 6. Otomatik yağlama sistemi
7. Pnömatik sistem 8. RS 232 Arayüzü
9. Operasyon ünitesi 10. Çalışma ışığı
11. Alet ve alet kutusu
1. M80A Mitsubishi kontrol sistemi 2. Mil yağ soğutucusu
3. Eşanjör 4. Şemsiye tipi takım magazini
5. Kol tipi takım dergisi 6. Vida tipi otomatik konveyör
7. Zincir tipi takım magazini 8. 4 Eksen döner tabla
9. Halka püskürtme mili
