Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Voltaj: | 220V / 380V / 415V / Diğer | Şart: | Yeni |
|---|---|---|---|
| Satış sonrası servis sağlanan: | Mümkün | ağırlık: | 6200 |
| Garanti: | Bir yıl / İki yıl / Diğer | Güç (W): | 11KW |
| Boyut (L * W * H): | 3200 * 2750 * 2950 mm | İşmili Hızı: | 8000RPM / 10000RPM |
| Mil konikliği: | BT50 | Masa boyutu: | 1200 * 600 |
| Ürün adı: | Dikey Makine Merkezi | renk: | Standart |
| Makine tipi: | CNC | Kontrol sistemi: | Fanuc / Siemens / Mitsubishi / Gsk Kontrolör |
| Konumlandırma doğruluğu: | 0.008 | Uygulama: | Metal İşleme / Kalıp Yapma |
| Eksen sayısı: | 3 eksen / 4 eksen / 5 eksen | ||
| Vurgulamak: | 8000rpm Dikey Freze Makinesi,VMC CNC Dik Freze Makinesi,Kalıplar 5 Eksenli Cnc Makinesi |
||

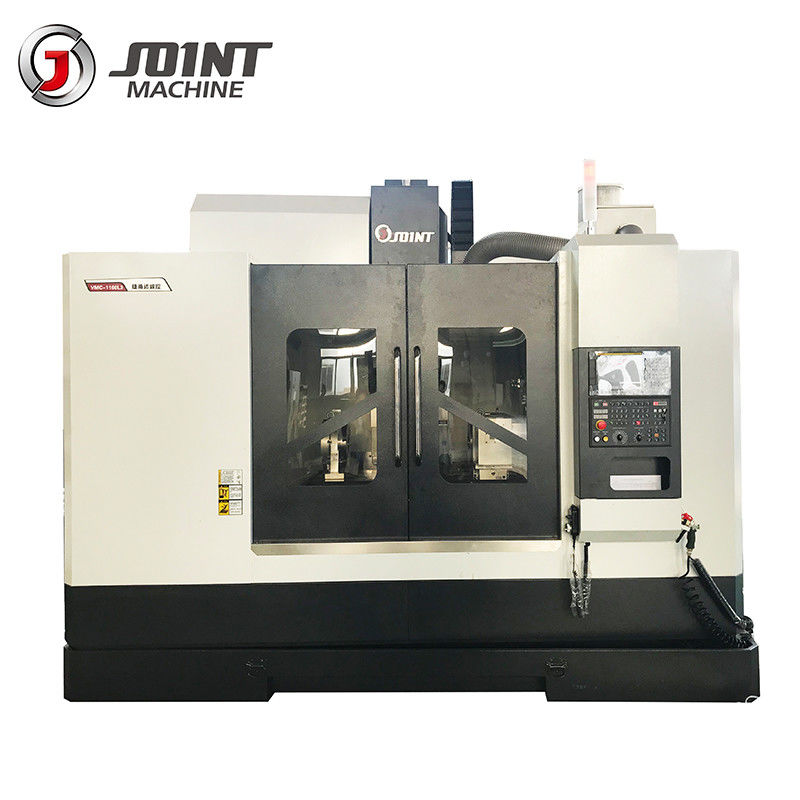

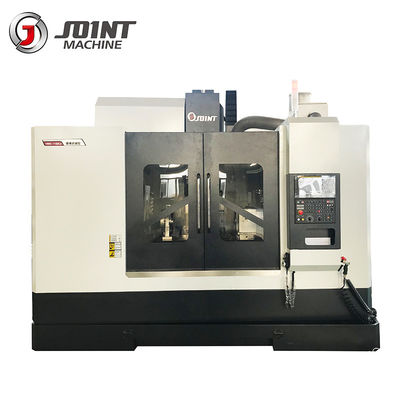

Kalıp Yapımı İçin 5 eksenli CNC Dik Freze Makinesi VMC1160DL
Özellik:
1. L serisi X / Y ekseni topu doğrusal yolu, Z ekseni kutusu yolu
2.Yüksek sertlikte makine yapısı, hızlı çalışırken ağır kesme ihtiyacını karşılayabilir
3. Kaplin, mil yatağı, mil, vidalı mil, doğrusal yol, takım magazini, kelepçeleme silindiri ve diğer önemli parçalar ithal edilmektedir.
Almanya, Japonya ve Tayvan'daki üst düzey markalardan, yüksek kaliteli ve yüksek hassasiyetli ürünler sağlamak için
4. VMC650L-1890L'den komple model, Küçük ila orta ölçekli metal parçaların işlenmesi için uygundur
5.Modüler konfigürasyon, farklı işleme ihtiyaçlarını karşılamak için özelleştirilmiş seçenekler sağlayabilir, işmili ile soğutma sıvısı,
halka sprey tipi işmili, 8000rpm kayış tipi işmili, 10000-15000rpm doğrudan bağlantı işmili
6. Bu VMC esas olarak parça işleme için tasarlanmıştır, besleme hızını artırabilir ve yüksek sertlikte kesme gereksinimlerini karşılayabilir.
Dikey makine merkezinin özellikleri
| Modeli | Birim | VMC1160DL | ||
| Seyahat | X ekseni | mm | 1100 | |
| Y ekseni | mm | 600 | ||
| Z ekseni | mm | 700 | ||
| İş mili ve tabla arasındaki mesafe | mm | 130-730 | ||
| Çalışma masası | Masa boyutu | mm | 1200 * 600 | |
| Maks. Alan sayısıMasa yükü | Kilogram | 800 | ||
| T yuvası | Adet － mm-mm | 5-18-100 | ||
| Konumlandırma doğruluğu | X / Y / Z ekseni | mm | 0,008 / 0,008 / 0,008 | |
| Mil | Mil dönüş hızı | Devir | 8000 | |
| Mil konikliği | BT40 | |||
| Çap | mm | 50150 | ||
| Perçin modeli | BT40 45 ° | |||
| Hızlı besleme | X / Y / Z ekseni | m / dak | 24/24/18 | |
| Kesme besleme | X / Y / Z ekseni | m / dak | 10 | |
| Takım dergisi | Şemsiye tipi | Boyut | Araçlar | 20 |
| Çok değişen zaman (TT) | Sn | 6 | ||
| Maks. Alan sayısıaletin çapı / uzunluğu / ağırlığı | mm | 100/150/8 | ||
| Maksimum takım çapı (bitişik takım yok) | mm | 180 | ||
| Kol tipi | Boyut | Araçlar | 24 | |
| Takım değiştirme süresi (TT) | saniye | 2.8sn | ||
| Maks. Alan sayısıaletin çapı / / uzunluğu / ağırlığı | mm | 80/200/8 | ||
| Maksimum takım çapı (bitişik takım yok) | mm | 150 | ||
| Makinenin ağırlığı |
Kilogram
|
6500 | ||
| Boyut | mm | 3200 * 2750 * 2950 mm | ||
Standart aksesuarlar:
1. 4 eksenli döner tabla ve kuyruk stoğu (fiziksel gerçeğe bağlıdır)
2. Fanuc / Mitsubishi Kontrol sistemi
3. Tam kapalı kapak
4. Mil kodlayıcı konum sistemi
5. Üç eksenli iç kodlayıcı geri bildirim sistemi
6. Otomatik yağlama sistemi
7. Pnömatik sistem
8. RS 232 Arayüzü
9. Çalıştırma birimi
10. Çalışma ışığı
11. Alet ve alet kutusu
İsteğe bağlı Aksesuarlar:
1. Siemens kontrolör veya diğer kontrolör sistemi
2. Mil yağı soğutma sıvısı
3. Şemsiye tipi takım magazini
4. Kol tipi takım magazini
5. Vidalı otomatik konveyör
6. Zincir tipi takım magazini
7. Halka püskürtme mili
8. 5 eksenli döner tabla
Makine Detayları
Fanuc Denetleyici
24 araç ATC
4 eksenli döner tabla

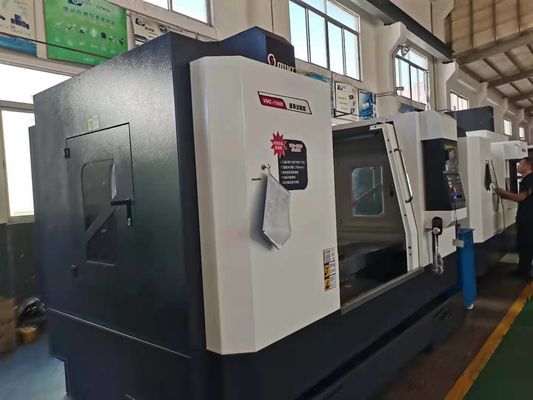

Müşteri Fabrikamız
