Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
çalışma masası boyutu: | 1360*700 | X / Y / Z ekseni Hareketi: | 1300/700/600 |
---|---|---|---|
Mil konikliği: | BT50 | T yuvası: | 5-18*152.5 |
Kesme Yemi: | 8 m / dak | Maksimum masa yükü: | 1000KG |
Vurgulamak: | BT50 Konik Dik İşleme Merkezleri,8m/ Min Dik İşleme Merkezleri,Vmc1370 CNC Freze Tezgahları |
Ürün özellikleri:
1. Yatak dökümü entegre bir yapıdır ve gövde Meehan dökme demirden yapılmıştır.Sınırlı eleman analizinden sonra, makul yapısal mukavemet, kaburgaların yan yana gelmesinin güçlendirilmesi ve gövde tamamen temperlenir.Makine çok yüksek bir sertliğe sahiptir, yüksek mukavemete dayanabilir
işleme, doğru tutmak için konumlandırma doğruluğu.
2. Uzatılmış somun yuvası ve eyer bağlantısı tasarımı, strok sonunda çalışma tezgahının eğilmesini etkili bir şekilde önleyebilir.Çift katmanlı tezgah yapısı, tezgahın deformasyonunu etkili bir şekilde azaltır.Sele uzunluğunun minimum bükülmesini sağlayın, çalışma masasının dinamik doğruluğunu iyileştirin, ağır kesme gereksinimlerini karşılayın ve takım tezgahının kesme sertliğini büyük ölçüde iyileştirin.Rulman sızdırmazlık halkası, soğutucunun yatağa akmasını önler, yatağı etkili bir şekilde korur ve hizmet ömrünü uzatır.
3. Nervürlü tip, geniş açıklıklı, yatak gövdesinin deforme olmamasını sağlamayı savunan.
Şartname:

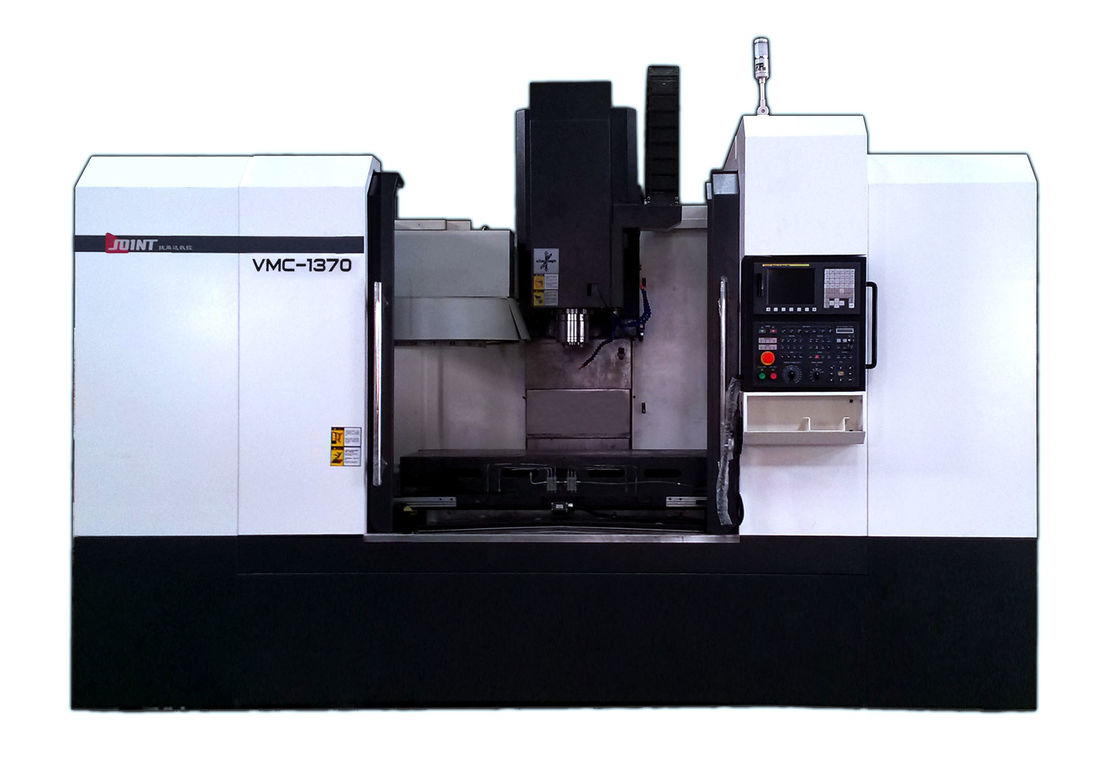

modeli | VMC1370 | |||
Yolculuk | X ekseni hareketi | mm | 1300 | |
Y ekseni hareketi | mm | 700 | ||
Z ekseni hareketi | mm | 650 | ||
Mil ve tabla arasındaki mesafe | mm | 150-800 | ||
Mil ve kolon arasındaki mesafe | mm | 785 | ||
Tablo | Boy | mm | 1400*710 | |
Yük | kilogram | 1000 | ||
T yuvası boyutu | mm | 5-18*152.5 | ||
mil | konik | BT50 | ||
Dönme hızı | dev/dak | 8000 devir/dakika | ||
Üç eksen | Kesme beslemesi | m/dak | 8 | |
Hızlı besleme | m/dak | 15*15*12 | ||
Kesinlik | Konumlandırma doğruluğu (X/Y/Z) | mm | 0,008/0,008/0,008 | |
Başka | Boyut | mm | 3560*3300*3101 | |
Ağırlık | kilogram | 100000 |
Standart aksesuarlar: 1. Mitsubishi/ Fanuc kontrol sistemi |
İsteğe bağlı Aksesuarlar: 1. Vidalı konveyör |
Uygulama Endüstrisi:Bu seri, markalama makinesi ön plakasını yapabilir;tıbbi makine aksesuarları;alet kalıbı;otomobil parçası, vb.
genel bakış:
paket:Aerical vinç, forklift ile makineyi yüklemek ve boşaltmak için profesyonel lojistik ekibimiz var.
